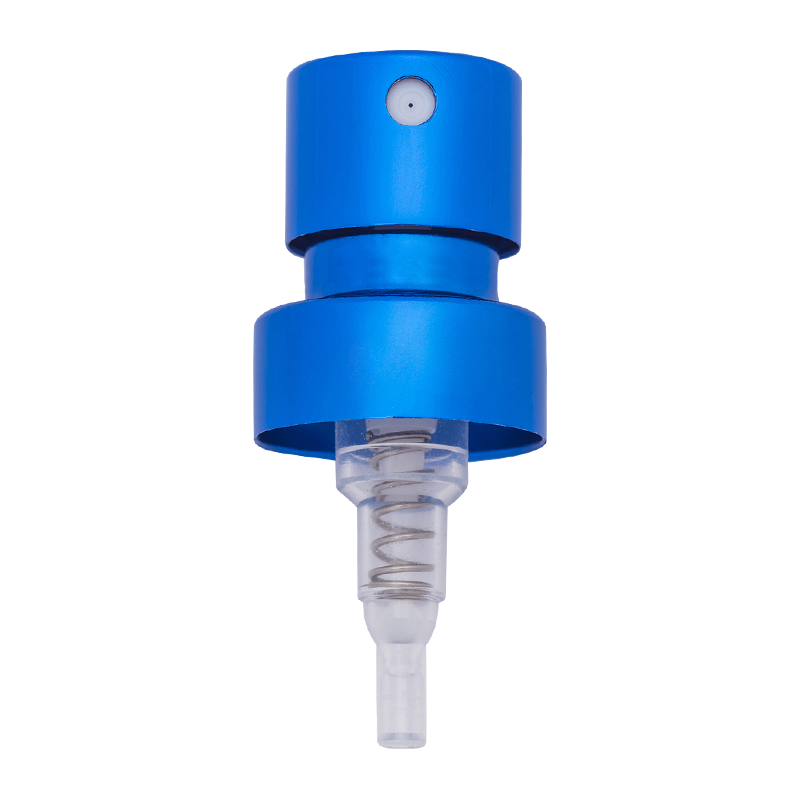

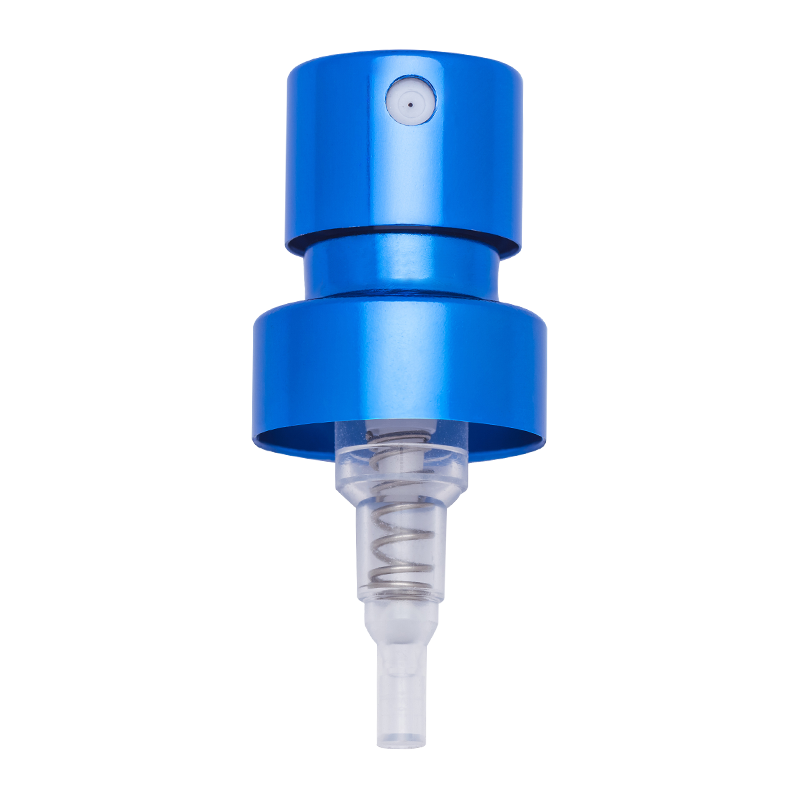

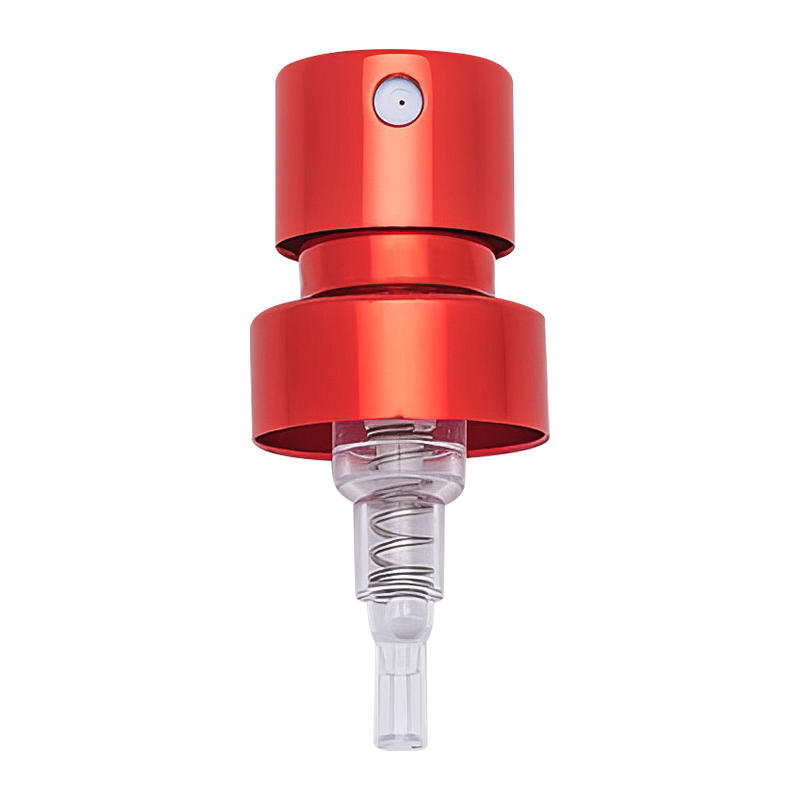

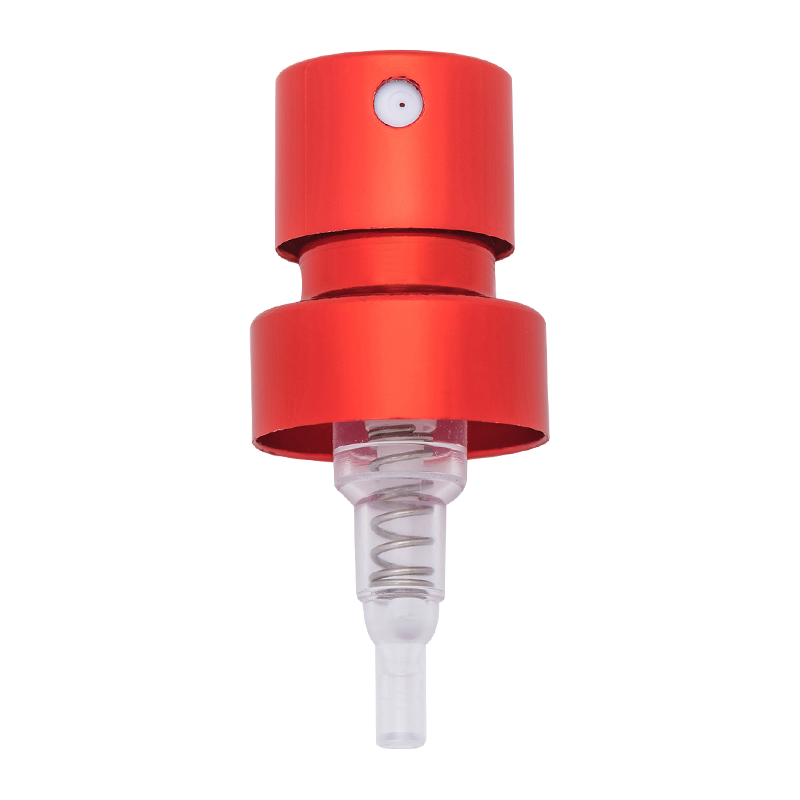

XY-PT-⊘15JDAB 15mm Crimp parfüm finom permet pumpás permetező rövid típus

Hogyan lehet javítani a permet egyenletességét a 15 mm-es krimpelő parfümköd pumpa rövid fúvóka ?

A permet egyenletessége a parfümfúvóka fő teljesítménymutatója, amely közvetlenül befolyásolja a felhasználó élményét az illat diffúziós hatásáról. A 15 mm-es krimpelős parfümködszivattyú rövid fúvóka kompakt felépítésű, és kis átmérőjű tartályokhoz alkalmas. Permetezési egyenletességének javítása a tervezési pontosság, az anyagtulajdonságok, a gyártási folyamat és a vizsgálati szabványok összehangolt optimalizálását igényli. A következő konkrét tervek több dimenzióból készülnek:

1. Optimalizálja a fúvóka magszerkezeti kialakítását

A fúvóka szerkezeti felépítése az alapja a permet egyenletességének meghatározásának, és finom fejlesztések szükségesek a folyadékcsatorna három kulcsfontosságú részén, a porlasztó komponensen és a krimpelési tömítésen.
Folyadékcsatorna áramvonalas kialakítása
A 15 mm-es rövid fúvóka belső folyadékcsatornájának (beleértve a folyadékbemenetet, a vezetőüreget és a fúvókanyílást) áramvonalas szerkezetet kell felépítenie, hogy elkerülje a derékszögeket, a kiemelkedéseket és a turbulenciára hajlamos egyéb kialakításokat. A számítási folyadékdinamika (CFD) szimulációja révén a csatorna belső átmérőjének gradiens görbéje optimalizálva van annak érdekében, hogy a parfüm zökkenőmentesen áramoljon a csatornában, és csökkentse az egyenetlen áramlási sebesség okozta porlasztási eltérést. Például a csatorna belső átmérője a folyadék bemenetétől a fúvóka nyílásáig simán átmenet 1,2 mm-ről 0,8 mm-re, így a folyadék nyomás alatt stabil lamináris állapotot hoz létre, megalapozva az egyenletes porlasztást.
Porlasztó lyukak nagy pontosságú feldolgozása
A fúvóka furata a porlasztás kulcsfontosságú eleme, és a nyílás pontossága és alakszimmetriája közvetlenül befolyásolja a permetezési formát. Javasoljuk, hogy lézeres mikrolyuk-feldolgozási technológiát használjon a rekesznyílás tűréshatárának ±0,005 mm-en belüli szabályozására, hogy a csatorna belső fala sima és sorjamentes legyen. Ugyanakkor szimmetrikus, többlyukú kialakítás (például 3-4 0,3 mm átmérőjű porlasztónyílás egyenletesen elosztva egy gyűrűben) a folyadékpermet több irányból szinkron módon történő kijuttatására szolgál, és az egyetlen csatorna által generált permetezési eltérést a légáramlási interferencia ellensúlyozza, ezáltal javítva az általános egyenletességet.
A krimp szerkezet és a tömítés illeszkedése
A krimpelt kialakításnak biztosítania kell a fúvóka és a palacktest koncentrikusságát. Ha az összeállítás eltérése meghaladja a 0,1 mm-t, az egyenetlen nyomást okozhat a folyadékban, és a túlzott vagy gyenge helyi permet problémáját okozhatja. Ezért a kártyanyílás mélységét és a csat kiemelkedésének magasságát szigorúan meg kell egyezni a palack átmérőjével, és a szilikon tömítőgyűrű rugalmas kompenzációját kell használni annak biztosítására, hogy a fúvóka az összeszerelés után teljesen egy vonalban legyen a palacktest tengelyével, hogy elkerülje a dőlés okozta nyomáseloszlási egyensúlyhiányt.

2. Az anyagteljesítmény és a felületkezelési folyamat javítása

Az anyag fizikai tulajdonságai és felületi állapota befolyásolja a folyadék folyékonyságát és porlasztó hatását. Szükséges az anyagok kiválasztása és a felületkezelési folyamat célirányos optimalizálása.
Válasszon alacsony súrlódási együtthatójú anyagokat
A fúvóka magkomponenseihez (például dugattyúkhoz és szelepmagokhoz) javasolt módosított POM (polioximetilén) vagy LCP (folyadékkristályos polimer) használata. Ezek az anyagok kiváló kopásállósággal és alacsony súrlódási együtthatóval (≤0,2) rendelkeznek, ami csökkentheti a folyadék ellenállás-ingadozását az áramlási folyamat során. Ugyanakkor a folyadékkal érintkező felületre adjon fluor bevonatot (például PTFE-t), hogy csökkentse a folyadék tapadását, elkerülje a helyi maradványok okozta instabil áramlást, és biztosítsa az egyenletes permetezési mennyiséget.
Alumínium felület precíziós oxidációs kezelése
Az alumínium alkatrészeket (például tolórudakat és héjakat) tartalmazó fúvókák felületi minőségét és keménységét eloxálási eljárással kell javítani. Az oxidfilm vastagsága 8-12 μm között van szabályozva, a filmréteg egyenletes és lyukmentes, elkerülve a falon lógó folyadék jelenségét az érdes felület miatt. Például a Zhangjiagang XinYe Chemical Sprayer Co., Ltd. teljesen automatikus oxidációs gyártósort használ az alumínium-oxid felületkezelési folyamatban. Az elektrolitkoncentráció és az áramsűrűség pontos szabályozásával az alumínium alkatrész felületének konzisztenciája biztosított, stabil fizikai alapot biztosítva a folyadék zökkenőmentes áthaladásához.
A tömítések anyagstabilitása
A szivárgásmentes kialakítású tömítéseknél (például szilikon tömítéseknél) élelmiszer-minőségű, erős vegyszerállóságú szilikont kell használni, a Shore A keménysége pedig 50-60 fokban szabályozott, ami nem csak a jó tömítést, hanem nyomáskor stabil rugalmas visszacsatolást is biztosít. A szilikon vulkanizálási folyamatának beállításával csökkennek a belső buborékok és szennyeződések, elkerülhető a tömítések egyenetlen deformációja okozta nyomásszivárgás, és a fúvókában lévő folyadék nyomása stabil, folyamatos teljesítményt biztosítva az egyenletes porlasztáshoz.

3. A gyártási folyamat és az automatikus vezérlés javítása

A gyártási folyamat precíziós ellenőrzése a kulcsa a tervezési terv megvalósításának, az emberi hibákat szabványosított folyamatokkal és automatizált berendezésekkel kell csökkenteni.
Fröccsöntés paraméteroptimalizálása
A fúvóka műanyag részeit (például az áramlásvezető üreget és a porlasztó ülékét) nagy pontosságú fröccsöntő géppel kell előállítani, a befecskendezési hőmérséklet szabályozására (például 190-210 °C-on szabályozott POM anyag), a nyomástartásra (30-50 MPa) és a hűtési időre (15-20 másodperc) a szerkezeti zsugorodás és villogás elkerülése érdekében. Egy zárt hurkú vezérlőrendszert használnak az üreg nyomásának és hőmérsékletének valós időben történő monitorozására, hogy biztosítsák az egyes termékek tételeinek méretbeli konzisztenciáját, például a porlasztófészek koncentrikus hibájának szabályozását 0,02 mm-en belül.
Az automatizált összeszerelés pontos pozicionálása
A fúvóka összeszerelési folyamatának (például a porlasztófurat és az áramlásvezető üreg dokkolása, a rugó és a dugattyú illesztése) vizuálisan irányított automatizált szerelősort kell alkalmazni, CCD-kamerával, amely valós időben érzékeli az alkatrészek helyzetét, és együttműködik a robotkar mikron szintű pozicionálási pontosságával, amely biztosítja, hogy az egyes alkatrészek 01 mm-es hibája ne haladja meg a ± 0-t. 0,03 mm. Ezzel az automatizált gyártási móddal hatékonyan elkerülhető a kézi összeszerelés véletlenszerűsége. Például a Zhangjiagang XinYe Chemical Sprayer Co., Ltd. automatizált összeszerelő sora többállomásos szinkron érzékeléssel biztosítja az egyes fúvókák összeszerelési pontosságát, garantálva a folyamatok egyenletességét.
Alumínium-oxid felületkezelés konzisztenciájának ellenőrzése
Az alumínium alkatrészek oxidációs kezelése megköveteli az elektrolit összetételének (például kénsav koncentrációja 150-200 g/L), a hőmérséklet (18-22 ℃) és az oxidációs idő (20-30 perc) szigorú ellenőrzését. Az elektrolit-koncentrációt stabilan tartja az automatikus folyadékutánpótlási rendszer, hogy elkerüljük az egyenetlen rétegvastagságból adódó különbségeket a folyadékáramlási ellenállásban. Ugyanakkor ultrahangos tisztítást alkalmaznak az oxidáció után visszamaradt szennyeződések eltávolítására, hogy biztosítsák a felületi érdesség Ra≤0,8 μm-t, és csökkentsék a folyadék szabálytalan tapadását a felületen.

4. Az észlelési szabványok és a minőség-ellenőrzés megerősítése

Hozzon létre egy teljes folyamatot lefedő érzékelőrendszert az eltérések időbeni észlelésére precíz méréssel és adatelemzéssel a permetezés egyenletességének zárt hurkú szabályozása érdekében.
A permet morfológiájának kvantitatív kimutatása
Lézeres részecskeméret-analizátor és nagy sebességű kamera a fúvóka permetének érzékelésére, a cseppátmérő-eloszlás rögzítésére (a cél Dv50 vezérlése 20-30 μm, a Dv90 és a Dv10 aránya ≤ 2,5) és a permetezési szög (30°±5° javasolt), hogy a cseppméret egyenletes legyen és a cseppeloszlási tartomány is egyenletes legyen. Ugyanakkor a permetezési sűrűséget 10 cm-es távolságon belül ködelosztó műszer érzékeli, és az egységnyi felületre jutó cseppszám eltérése nem haladhatja meg az 5%-ot, elkerülve a helyi túlsűrűséget vagy túlritkulást.
Nyomásstabilitási vizsgálat
Szimulálja a tényleges használati forgatókönyvet, és érzékelje a permetezési áramlás ingadozási értékét (≤±3%) különböző nyomóerők (2-5N) és palacknyomás (0,2-0,4MPa) mellett, hogy biztosítsa, hogy a permetezési mennyiség stabil marad, amikor a felhasználó préselési sebessége megváltozik. A nyomásgörbét a préselési folyamat során valós időben rögzíti egy nyomásérzékelő, hogy kiküszöbölje a szelepmag kopása vagy a rossz tömítés miatt hirtelen nyomásváltozásokat okozó termékeket.
A teljes életciklus megbízhatóságának ellenőrzése
Gyorsított öregítési teszteket (például 5000 préselési ciklust) végeznek a permet egyenletességének gyengülésének kimutatására, amelyek megkövetelik, hogy a cseppátmérő változási sebessége a ciklus után ne haladja meg a 10%-ot. Ugyanakkor a tömítési és permetezési teljesítményt magas és alacsony hőmérsékletű környezetben (-5°C és 40°C között) tesztelik annak érdekében, hogy a stabil porlasztási hatás extrém körülmények között is fennmaradjon, összhangban az ISO9001-2008 minőségbiztosítási rendszer tanúsításának szigorú szabványaival.

5. Együttműködő ellátási lánc és vásárlói kereslet optimalizálása

A permet egyenletességének javítását össze kell kapcsolni a vásárlók tényleges felhasználási forgatókönyveivel, és testreszabott szolgáltatásokat kell igénybe venni a különböző parfümformulák adaptációs igényeinek kielégítésére.
Célzott penészfejlesztés
A különböző parfümök viszkozitása és felületi feszültsége eltérő (például az alkoholtartalmú parfümök és az illóolajos parfümök folyékonysága eltérő), és a fúvóka belső szerkezetét a vásárló formulája szerint kell beállítani. Például a nagy viszkozitású parfümökhöz nagyobb vezetőüreget terveztek, az alacsony felületi feszültségű parfümökhöz pedig fröccsenésmentes vezetőburkolatot adnak hozzá. A Zhangjiagang XinYe Chemical Sprayer Co., Ltd. rendelkezik egy független formafejlesztő műhellyel, amely gyorsan testreszabhatja a formákat az ügyfelek igényei szerint, és az áramlási csatorna paramétereinek beállításával biztosítja, hogy a permetezés egyenletessége a meghatározott képletekhez igazodjon.
Lépésről lépésre folyamatbeállítási terv
Tekintettel a kisszériás próbagyártás és a nagyüzemi tömeggyártás közötti különbségekre, lépésről lépésre kerül sor a folyamatparaméterek megfogalmazására. Például 3D nyomtatást használnak a szerkezeti terv gyors ellenőrzésére a próbagyártási fázisban, automatizált berendezéseket pedig a paraméterek szilárdítására a tömeggyártás fázisában. Ugyanakkor több gyártási terv áll rendelkezésre az ügyfelek számára, amelyek közül választhatnak, egyensúlyban tartva a költségeket és a hatékonyságot, miközben biztosítják az egységességet.
